兽用B超探头的频率对成像效果有哪些影响

很多购买过或者有购买需求的人都会关注兽用B超机的各项参数,探头的频率是一个比较重要的参数,后续会为大家讲一下其他的参数。

我们的探头名称后都会跟“MHz”,大都在1~20MHz的范围内。比如测猪用的比较多的3.5MHz机械扇扫探头就是。

猪用B超机机械探头



那么这些数字值得是什么,是高了好还是低了好?今天给大家讲一下兽用B超机探头频率对成像有哪些影响:

该数字是指该特定探头产生的声波频率。声波穿过组织时,其中一些会被吸收或衰减,有些会反射回探头(换能器)以产生图像。较高频率的声波受衰减的影响更大,但由于其波长较短,因此在区分两个相邻结构时也更准确。相反,低频声波不那么容易吸收,但是由于波长较长,也可能无法分辨出较小的结构。

简单来说,频率较高的探头产生较高分辨率的图像,但穿透力低。通常用于在浅深度和高分辨率下对小的表层结构进行成像。在对更大深度的组织结构进行成像时(比如牛眼肌面积),需要强大的低频探头,尽管所得的图像可能不具有在较高频率下产生的图像的精细细节。因此,在选择兽用B超机的时候,根据要测的目的应谨慎选择所需频率的探头。

不过现在很多电子探头都是在一定频率范围内工作的,并且可以更改频率的高低。增大频率是提高图像分辨率的好方法,而减小频率将在您难以到达更深的结构时有所帮助。

例如,测肌腱和眼睛,建议使用12~20MHz(约2-6cm深度)范围内的高频探头来成像浅表神经。而动物的腹部和心脏检查以及大型动物经直肠生殖检查通常在5-12MHz(约6〜15cm深度)范围内进行。而对马,牛,小反刍动物,猪甚至大型犬类进行腹腔和胸腔成像,建议在1-5MHz(约15〜30cm深度)范围内完成。

所以只要记住 “较高的频率等于更高的分辨率(图像更加清晰但深度较浅),较低的频率等于更好的穿透力(深度较深但图像清晰度会有影响)。”

下面给大家看一下各种频率的探头及适用在哪些情况:



探头 频率 适用对象

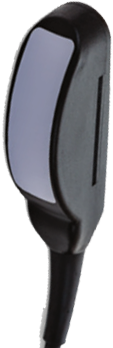

兽用B超机背膘眼肌面积探头

背膘眼肌面积探头

频率为3-6MHz,检测深度达到30cm 牛、猪、羊等动物的背膘、眼肌面积测定

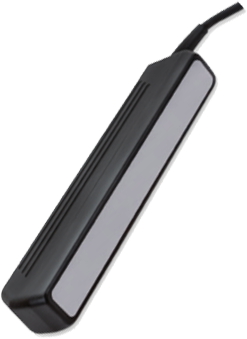

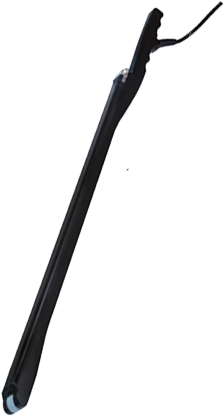

牛用B超活体采卵探头

活体采卵探头

频率为5-10MHz,检测深度达到14cm 主要是给牛、马、驴等动物做活体采卵用的

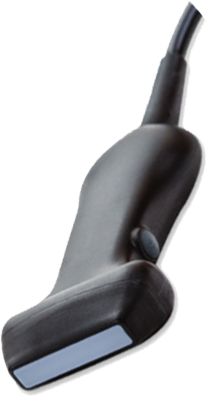

兽用B超凸阵直肠探头

凸阵直肠探头

频率为2-6.4MHz,检测深度达到30cm 主要是给牛马驴等大动物做腹部妊娠检测的,也可做直肠检测,及小动物检测

兽用B超高频微凸探头

高频微凸探头

频率为6-10MHz,检测深度达到12cm 主要是对小动物腹部、猪牛羊繁殖、小反刍动物的妊娠检测

高频线阵探头

高频线阵探头

频率为6-14MHz,检测深度达到10cm 主要用于马肌腱、小动物腹部、神经血管系统、表层小器官


另外还有更多的专用探头,比如线阵探头、大凸探头等。
